레조버 컴퓨팅

정의 ¹

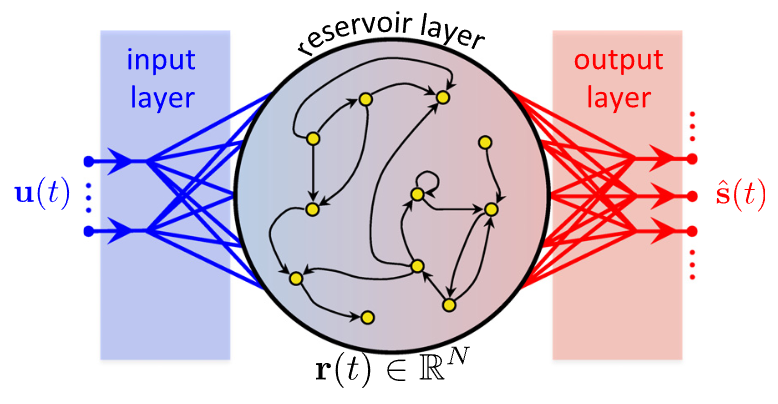

시계열 예측의 맥락에서, $t$ 시점에서 $M$차원 입력벡터 $\mathbf{u} (t) \in \mathbb{R}^{M}$ 가 주어졌을 때 $P$차원 출력벡터 $\mathbf{s} (t) \in \mathbb{R}^{P}$ 를 예측하려 한다. 이에 대해 저장소 동역학계^{reservoir dynamics} $\mathbf{r} (t) \in \mathbb{R}^{N}$ 를 도입하여 그 선형변환으로써 미래의 출력벡터를 예측하는 방법을 레조버 컴퓨팅^{reservoir computing}이라 한다.

$0 < t \leq T$ 까지의 데이터가 일정한 시간간격 $\Delta t$ 으로 나뉘어져서 $K$개의 데이터포인트 $\left\{ \left( \mathbf{u} \left( k \Delta t \right) , \mathbf{s} \left( k \Delta t \right) \right) \right\}_{k=1}^{K}$ 가 주어졌다고 하자. $T$ 이후의 예측출력벡터 $\hat{ \mathbf{s} }$ 는 다음과 같이 계산된다. $$ \hat{ \mathbf{s} } (t + \Delta t) = W_{\text{out}} \left[ \left( 1 - \alpha \right) \mathbf{r} (t) + \alpha \tanh \left( A \mathbf{r} (t) + W_{\text{in}} \mathbf{u} (t) \right) \right] $$ 여기서 $W_{\text{out}}$ 외에는 하이퍼파라미터로써 다음과 같다.

• $\alpha \in [0, 1]$: 누출계수^{leakage rate}
• $A \in \mathbb{R}^{N \times N}$: 저장소 레이어의 인접행렬
• $W_{\text{in}} \in \mathbb{R}^{N \times M}$: 입력 가중행렬
• $\tanh : \mathbb{R}^{N} \to \mathbb{R}^{N}$: 벡터화된 하이퍼볼릭탄젠트

설명

레조버 컴퓨팅은 동역학의 연구 등에 있어서 굉장히 자주 쓰이는 머신러닝 기법으로써, 과거의 데이터는 주어져 있으나 앞으로 관측이 제한되는 상황에서 유용하다.

$\hat{ \mathbf{s} }$ 의 수식적인 형태에 따르면 $t$ 시점의 입력벡터 $\mathbf{u} (t)$ 가 주어지면 기존에 학습을 통해 얻은 $W_{\text{out}}$ 를 통해 $t + \delta t$ 시점의 출력벡터 $\hat{ \mathbf{s} } (t + \Delta t)$ 를 예측할 수 있다. 레조버 컴퓨팅의 지상목표는 다음과 같이 $\mathbf{s}$ 를 $\mathbf{u}$ 로 설명하는 함수의 근사 $f$ 를 찾는 것이라고 요약해도 무방하다. $$ \mathbf{s} \left( t + \Delta t \right) = f \left( \mathbf{u} (t) \right) $$

뢰슬러 어트랙터: $$ \begin{align*} {{dx} \over {dt}} =& - y - z \\ {{dy} \over {dt}} =& x + ay \\ {{dz} \over {dt}} =& b + (x-c) z \end{align*} $$

위 그림은 뢰슬러 어트랙터를 학습한 레조버 컴퓨터가 오직 $x$ 성분만 관측하고도 $y, z$ 성분을 성공적으로 예측하는 모습을 보여준다. 이 경우 $\mathbf{u} = (x)$ 는 $M=1$차원 벡터, $\mathbf{s} = (y,z)$ 는 $P=2$차원 벡터가 된다.

구현

저장소 동역학계

우선 저장소 레이어의 노드 수 $N \in \mathbb{N}$ 이 주어져야 한다. $\mathbf{r} \in \mathbb{R}^{N}$ 는 다음과 같이 맵의 형태로 동역학계를 이루며, 일종의 잠재 공간^{latent space} 같은 역할을 한다고 보면 된다. $$ \mathbf{r} \left( t + \Delta t \right) = \left( 1 - \alpha \right) \mathbf{r} (t) + \alpha \tanh \left( A \mathbf{r} (t) + W_{\text{in}} \mathbf{u} (t) + \xi \mathbf{1} \right) $$ 초기상태 $\mathbf{r} (0)$ 은 랜덤하게 정하면 되고, $\alpha \in [0, 1]$ 은 입력벡터 $\mathbf{u}$ 의 영향을 얼마나 반영할지에 따라 조절하면 된다. $\tanh$ 는 최소제곱법을 사용하기에 앞서서 수식에 비선형성^nonlinearity를 주기 위한 역할을 하며, 정확히 같지는 않지만 기능 상으로는 활성화함수와 유사하다고 봐도 무방하고 반드시 하이퍼볼릭탄젠트일 이유도 없다. $\xi$ 는 바이어스^bias의 크기, $\mathbf{1}$ 은 일벡터인데 행렬대수적으로 이 바이어스 항이 큰 의미는 없기 때문에 가장 위에 서술된 수식에서는 생략했다.

저장소 레이어

$N$차원의 $\mathbf{r}$ 이 다음 타임스텝으로 넘어가며 재귀적으로 발생하는 상호작용은 저장소 네트워크^{reservoir network}에 의해 제어된다. $A$ 는 에르되시-레니 네트워크의 인접행렬로써, 그 랜덤 네트워크의 평균 차수는 $D$ 가 되게끔 샘플링한다. $A$ 에서 $0$ 이 아닌 성분들은 균등분포 $U[-1, 1]$ 에서 iid하게 값을 뽑아서 대체한 후, $A$ 의 고유값 중 그 크기가 가장 큰 값, 다시 말해 스펙트럴 래디어스가 $\rho > 0$ 가 되게끔 $A$ 에 어떤 스칼라를 곱해 보정한다.

이렇게 랜덤 네트워크로 레조버 컴퓨터의 구조를 잡는 방식을 에코 스테이트 네트워크^{echo state network}라 부른다². 보다시피 $\mathbf{r}$ 은 네트워크가 주어지는 그대로 $\mathbf{r}$ 스스로에게 영향을 주고받으며 그 자체로 순환신경망^RNN의 아이디어를 반영하게 된다.

입력가중치행렬

$W_{\text{in}} \in \mathbb{R}^{N \times M}$ 는 입력벡터 $\mathbf{u} (t) \in \mathbb{R}^{M}$ 가 가진 $M$ 개의 성분 중 하나씩만 받아서 넘기는 역할을 한다. 직관적으로 설명하자면, $W_{\text{in}}$ 의 각 행은 하나의 성분만 $0$ 이 아니어야 하며 반대로 $N$ 개의 레조버 네트워크의 각 노드는 각자 단 하나의 입력 성분만 받도록 한다. 어떤 입력 성분을 받을지는 랜덤으로 정하며, 그 값 역시 균등분포 $U[-\sigma, \sigma]$ 에서 랜덤하게 뽑는다. 입력가중치스케일^{scale of input weights} $\sigma > 0$ 는 하이퍼파라미터인데, 보다시피 $W_{\text{in}}$ 는 나름의 합리적인 이유가 있다면 꽤나 임의적으로 정해도 좋다.

출력가중치행렬

지금까지 한 것은 $\mathbf{r}$ 를 $\mathbf{u}$ 에 대한 함수로써 표현한 것이다. 결과적으로 우리가 원하는 것은 $\mathbf{s}$ 가 $\mathbf{r}$ 에 대한 함수로써 표현되어 $\mathbf{u}$ 가 투입되면 $\mathbf{s}$ 가 산출되는 것이다. $\mathbf{s}$ 의 예측벡터 $\hat{ \mathbf{s} }$ 는 다음과 같이 표현된다. $$ \hat{\mathbf{s}} (t) = W_{\text{out}} \mathbf{r} (t) + \mathbf{c} $$ 여기서 $\mathbf{c}$ 는 앞서 보았던 $\xi \mathbf{1}$ 과 마찬가지로 바이어스 항인데, 역시 큰 의미는 없기 때문에 요약된 공식에선 생략했다. $W_{\text{out}}$ 와 $\mathbf{c}$ 는 하이퍼파라미터가 아니라 우리가 실제로 계산해서, 즉 학습을 통해 얻어야 하는 파라미터다.

우선 픽스된 하이퍼파라미터에 대해 $\mathbf{u} (t)$ 로 $\mathbf{r} (t)$ 를 모두 계산한 후, 다음과 같은 행렬 $R, S$ 를 정의하려 한다. $$ \begin{align*} \overline{\mathbf{r}} =& {\frac{ 1 }{ K }} \sum_{k=1}^{K} \mathbf{r} (k \Delta t) \\ \overline{\mathbf{s}} =& {\frac{ 1 }{ K }} \sum_{k=1}^{K} \mathbf{s} (k \Delta t) \\ \left( R \right)_{:, k} =& \mathbf{r} (k \Delta t) - \overline{\mathbf{r}} \\ \left( S \right)_{:, k} =& \mathbf{s} (k \Delta t) - \overline{\mathbf{s}} \end{align*} $$ 여기서 $\left( X \right)_{:, j}$ 는 행렬의 $j$번째 열을 뜻하는 표기법이다. 쉽게 말해, $R$ 과 $S$ 는 디자인 매트릭스다. 이제 최소제곱법을 사용하기 위한 빌드업이 끝났다.

리지 회귀의 최적해: $$ L \left( \beta \right) = \left\| Y - X \beta \right\|_{2}^{2} + \lambda \left\| \beta \right\|_{2}^{2} $$ $\lambda$ 가 상수로 주어져 있을 때, 리지 회귀의 목적 함수 $L$ 을 위와 같이 나타내자. 리지 회귀의 최적해 $\hat{\beta} = \argmin_{\beta} L \left( \beta \right)$ 는 다음과 같다. $$ \hat{\beta} = \left( X^{T} X + \lambda I \right)^{-1} X^{T} Y $$ 여기서 $A^{T}$ 는 $A$ 의 전치행렬, $I$ 는 항등행렬, $A^{-1}$ 는 $A$ 의 역행렬이다.

오버피팅을 방지하기 위한 레귤러라이제이션으로써 리지 회귀를 쓴다고 치면, 희소성 파라미터 $\lambda \geq 0$ 에 대해 $W_{\text{out}}^{\ast}$ 는 다음과 같이 계산된다. $$ W_{\text{out}}^{\ast} = S R^{T} \left( R R^{T} + \lambda I \right)^{-1} $$ 인용된 공식과 곱셈의 순서가 반대인 것은 디자인 매트릭스가 학습 데이터의 양에 따라 가로로 길어지는 식으로 정의되어 트랜스포즈가 이미 취해져 있어서라고 보면 된다. $\mathbf{c}^{\ast}$ 는 다음과 같이 평균적인 의미의 드리프트같은 느낌으로 구해진다. $$ \mathbf{c}^{\ast} = \overline{\mathbf{s}} - W_{\text{out}}^{\ast} \overline{\mathbf{r}} $$

결과적으로 보면 그냥 다변량비선형회귀분석 아닌가 싶은 생각이 들텐데, 실제로 맞다. 생략 없이 구현 그대로의 수식은 다음과 같다. $$ \begin{align*} \hat{ \mathbf{s} } (t + \Delta t) =& W_{\text{out}}^{\ast} \mathbf{r} (t + \Delta t) + \mathbf{c}^{\ast} \\ =& W_{\text{out}}^{\ast} \left[ \left( 1 - \alpha \right) \mathbf{r} (t) + \alpha \tanh \left( A \mathbf{r} (t) + W_{\text{in}} \mathbf{u} (t) + \xi \mathbf{1} \right) \right] + \mathbf{c}^{\ast} \\ =& f \left( \mathbf{u} (t) \right) \end{align*} $$

최종적으로 학습된 모델을 관조해보면 경사하강법을 사용하는 딥러닝과 비교했을 때 압도적으로 가벼운 걸 알 수 있다.

표준화 이슈

논문에서 저자들이 발견한 현상으로는, 데이터를 표준화한 경우엔 잘 작동하지만 그렇지 않은 경우엔 제대로 작동하지 않은 경우를 보았다.

로렌츠 어트랙터에서 학습된 레조버 컴퓨터의 퍼포먼스다. 위는 표준화하지 않은 케이스, 아래는 표준화한 케이스의 예측 결과다.
